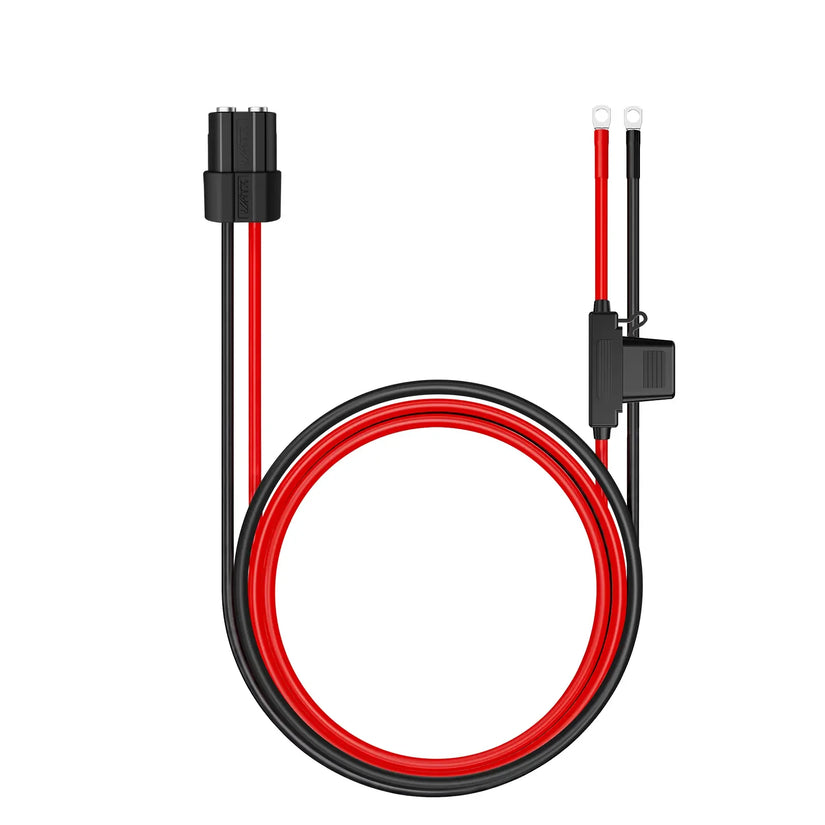

WattCycle Verbindungskabel für BLUETTI AC200MAX

Ja, das Kabel ist für eine einfache Plug-and-Play-Verbindung konzipiert. Für maximale Sicherheit beachten Sie bitte unbedingt die folgende Anschlussreihenfolge:

• Schritt 1: Verbinden Sie ZUERST die Ringkabelschuhe mit Ihrer externen Batterie (Plus an Plus, Minus an Minus).
• Schritt 2: Schließen Sie ERST DANACH den Adapter an Ihre BLUETTI Powerstation an.

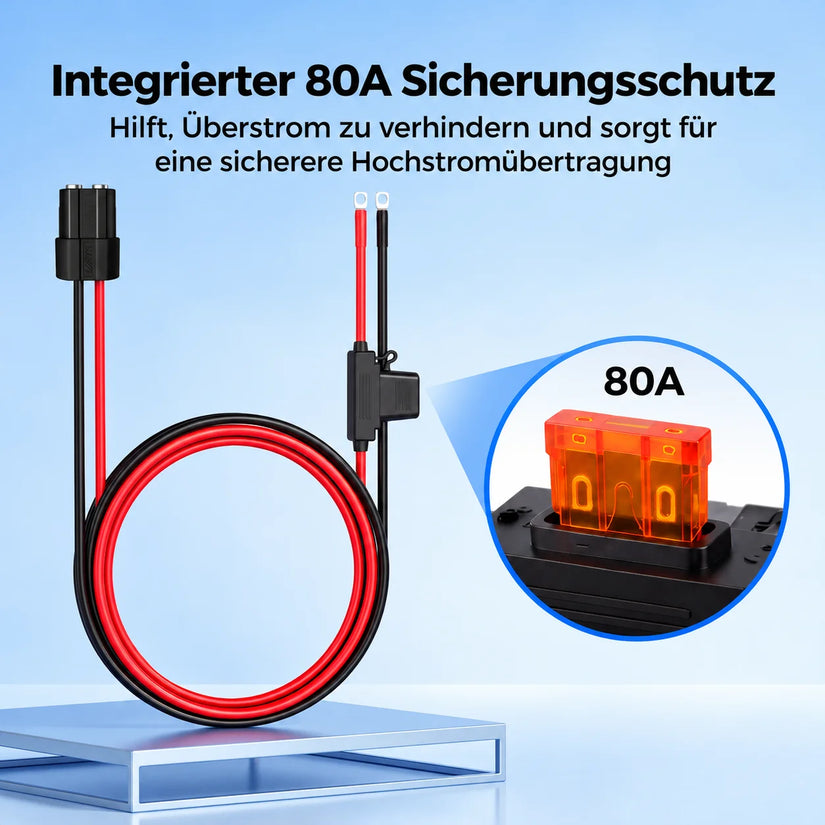

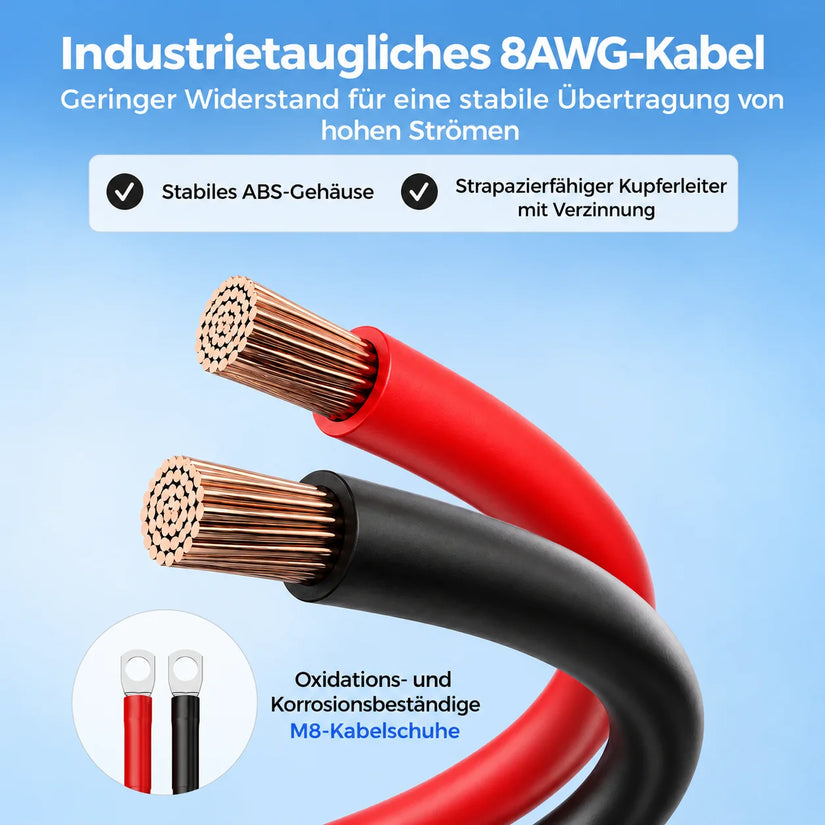

Hinweis: Unser Verbindungskabel verfügt über flexible 8-AWG-Silikonleitungen (temperaturbeständig bis 200 °C), einen zusätzlichen Schrumpfschlauchschutz am Pluspol sowie eine werkseitig integrierte 80-A-Sicherung zum Schutz Ihrer Stromversorgung.

Das Verbindungskabel stellt eine direkte Hochstromverbindung zwischen den Batterien her. Wenn Sie beispielsweise eine vollständig geladene externe Batterie (100 %) mit einer nahezu entladenen Powerstation (5 %) verbinden, können extrem hohe Ausgleichsströme entstehen, die zum Auslösen der Sicherung führen.

Stellen Sie deshalb vor dem Zusammenschalten sicher, dass Ihre BLUETTI Powerstation und die externen Batterien einen möglichst ähnlichen Ladezustand aufweisen (z. B. beide bei 100 %).

Da Batterien von Drittanbietern ihre BMS-Daten nicht direkt an BLUETTI übertragen, schätzt die Powerstation den Ladezustand anhand der Spannungskennlinie.

Bei hoher Leistungsaufnahme kann der angezeigte Ladezustand der Powerstation daher schneller sinken als der SoC-Wert Ihrer externen Batterie. Diese Abweichung wird als SoC-Drift bezeichnet und ist bei einer Verbindung ohne direkte BMS-Kommunikation grundsätzlich möglich.

Eine unterschiedliche Prozentanzeige bedeutet nicht zwangsläufig, dass die Energieübertragung gestört ist.

Das Verbindungskabel wurde speziell für den direkten Anschluss an die BLUETTI AC200MAX entwickelt.

Bei anderen Modellen wie AC300 oder AC200L gelten zusätzliche Anforderungen an die interne Kommunikation. Laut dem vorgesehenen Anschlusskonzept muss zunächst mindestens eine originale BLUETTI B300 Erweiterungsbatterie angeschlossen werden, um die erforderliche Kommunikation zwischen den Systemkomponenten herzustellen.

Erst danach kann der zusätzliche Energieeingang möglicherweise erkannt werden. Die tatsächliche Kompatibilität muss jedoch für das jeweilige Modell geprüft werden.

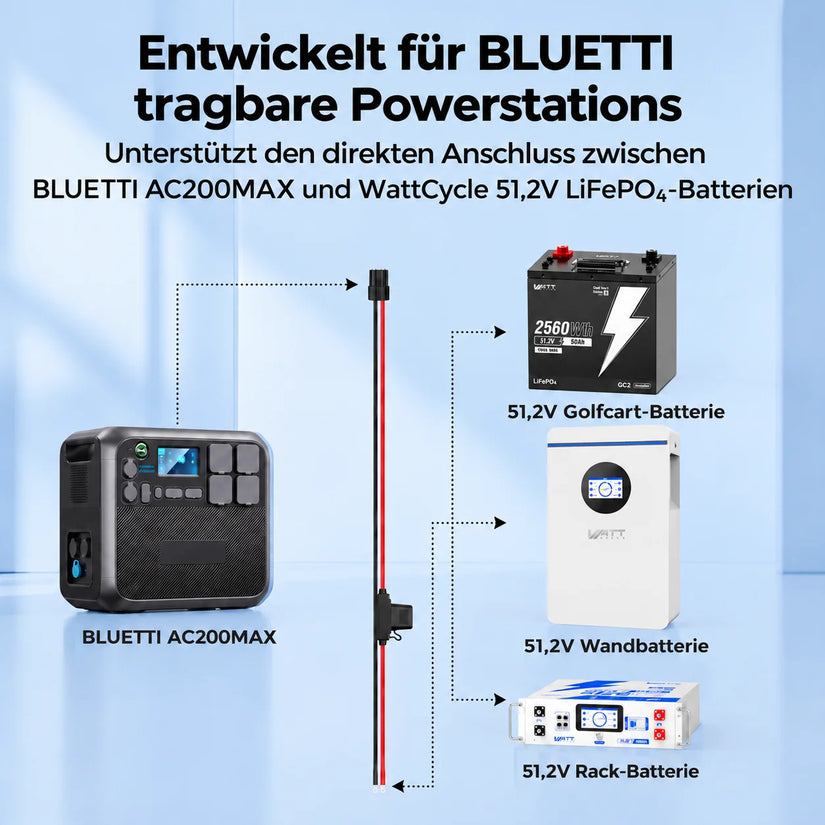

Das WattLINK Verbindungskabel ist für kompatible 51,2V (48V) LiFePO4-Batterien vorgesehen, deren Spannungsbereich und elektrische Eigenschaften mit dem jeweiligen Powerstation-System übereinstimmen.

Dazu können beispielsweise folgende Batterietypen gehören:

• WattCycle 51,2V 100Ah LiFePO4 5 kWh Rack-Batteriespeicher
• WattCycle 51,2V 100Ah LiFePO4 5 kWh Stand-Batteriespeicher
• WattCycle 51,2V 314Ah 16kWh LiFePO4 Batteriespeicher

Wichtig: Die Nennspannung allein reicht nicht aus, um die Kompatibilität sicherzustellen. Prüfen Sie vor dem Anschluss die zulässigen Spannungsbereiche, Stromgrenzen und Schutzfunktionen beider Geräte.

Nein. Das Kabel basiert auf einer direkten DC-Energieübertragung ohne proprietäres Kommunikationsprotokoll.

Die BLUETTI Powerstation und die WattCycle Batterie verwalten ihre internen Schutzfunktionen sowie den jeweiligen Ladezustand (SoC) unabhängig voneinander über ihre eigenen Batteriemanagementsysteme (BMS).

Eine zusätzliche markenspezifische Software ist für die reine Kabelverbindung nicht erforderlich.

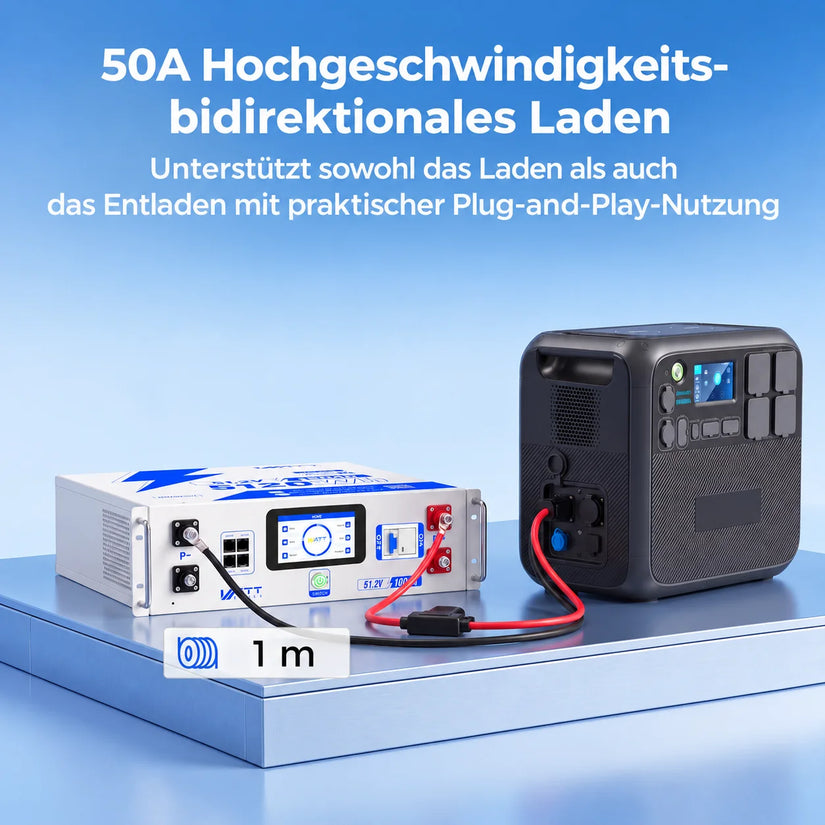

Ja, das Verbindungskabel ist für eine bidirektionale Energieübertragung mit bis zu 50A ausgelegt.

Dadurch kann Energie grundsätzlich in beide Richtungen übertragen werden – beispielsweise zum Laden der Powerstation aus einer externen WattCycle 48V LiFePO4-Batterie oder zur Energieübertragung in umgekehrter Richtung.

Die tatsächlich unterstützte Lade- und Entladefunktion sowie die maximale Leistung hängen von den technischen Einschränkungen der angeschlossenen Geräte ab.

Für einen sicheren Anschluss sollten die Spannungen beider Systeme vor dem Verbinden möglichst nahe beieinanderliegen. Als vorgesehener Richtwert gilt eine Spannungsdifferenz von maximal 1 V.

Bei größeren Spannungsunterschieden können hohe Ausgleichsströme entstehen. Dadurch können die Schutzfunktionen der Powerstation aktiviert werden oder die integrierte 80-A-Sicherung auslösen.

Unterbrechen Sie in diesem Fall den Anschluss und überprüfen Sie die Spannungen sowie den Systemzustand, bevor Sie die Verbindung erneut herstellen.

Bei 48V-Hochstromsystemen hat die elektrische Sicherheit höchste Priorität.

Durch die vorgesehene Anschlussreihenfolge – zuerst die M8-Ringkabelschuhe an der Batterie befestigen und anschließend den Adapter an die Powerstation anschließen – soll das Risiko eines unbeabsichtigten Kurzschlusses während der Installation reduziert werden.

Achten Sie darauf, dass die Geräte vor der Installation ausgeschaltet sind und die Anschlüsse nicht unter Spannung stehen.

Grundsätzlich lassen sich mit einer externen LiFePO4-Batterie zusätzliche Möglichkeiten zur Energieversorgung realisieren.

Stromversorgung über einen Benzingenerator:

Ein Generator kann über ein geeignetes Batterieladegerät eine externe 51,2V-LiFePO4-Batterie laden. Anschließend kann die gespeicherte Energie über ein kompatibles System zur Versorgung der Powerstation genutzt werden.

Die Powerstation stellt an ihrem AC-Ausgang eine geregelte Sinuswechselspannung bereit.

Erweiterung der Solarstromversorgung:

Neben dem direkten Anschluss von Solarmodulen an Ihre BLUETTI Powerstation kann eine externe Batterie über einen geeigneten MPPT-Solarladeregler separat geladen werden.

So lässt sich die verfügbare Solarenergie flexibel erweitern, ohne ausschließlich auf die integrierten Solareingänge der Powerstation angewiesen zu sein.

Hinweis: Beachten Sie stets die maximal zulässigen Ladeleistungen, Spannungsbereiche und Stromgrenzen aller angeschlossenen Komponenten.

Um die verfügbare Kapazität Ihrer externen Batterien möglichst effizient zu nutzen und ein vorzeitiges Abschalten zu vermeiden, können Sie – sofern von Ihrem BLUETTI Modell und der jeweiligen Firmware unterstützt – folgende Einstellungen prüfen:

• Schritt 1: Öffnen Sie die BLUETTI App und navigieren Sie zu „Settings“ → „Advanced Settings“ → „Charge Limit Settings“.
• Schritt 2: Stellen Sie die maximale Ladegrenze („Max Charge Limit“) auf 100 % ein, sofern dies für Ihre Batteriekonfiguration vorgesehen ist.
• Schritt 3: Prüfen Sie im TOU- bzw. Eigenverbrauchsmodus („Self-Consumption“) die Entladegrenze und wählen Sie einen möglichst niedrigen, aber für Ihr System sicheren Wert.

Wichtig: Die verfügbaren Menüpunkte und Einstellmöglichkeiten können je nach BLUETTI Modell, App-Version und Firmware variieren. Beachten Sie stets die vom Hersteller empfohlenen Batterie- und Entladegrenzen.
